Наружный монтаж приточной установки: преимущества, ограничения и обслуживание

Наружный монтаж освобождает место в квартире и выносит вентилятор за пределы жилой зоны. Для готового интерьера это особенно ценно: внутри остаются диффузор или короткий участок сети, а корпус и доступ к фильтрам находятся снаружи. Но такое размещение подходит не каждой приточной установке и не каждому фасаду. Решение начинают с проверки конкретной модификации, конструкции стены и возможности безопасного обслуживания.

Какие установки можно выносить наружу

В линейке VentMachine варианты размещения различаются. Satellite 2 рассчитана на наружный монтаж и имеет степень защиты оболочки IP54. Colibri 650 допускает внутреннее размещение или наружное под козырьком; её теплоизолированный корпус также имеет IP54. Orange 350 размещают только внутри тёплого помещения. Переносить условия одной серии на другую нельзя, даже если оборудование похоже по производительности или диаметру присоединения.

Перед выбором модели сверяют актуальную карточку и паспорт в разделе инструкций. В каталоге приточных установок встречаются исполнения с разной автоматикой и электропитанием; разрешённое место установки относится к конкретному артикулу.

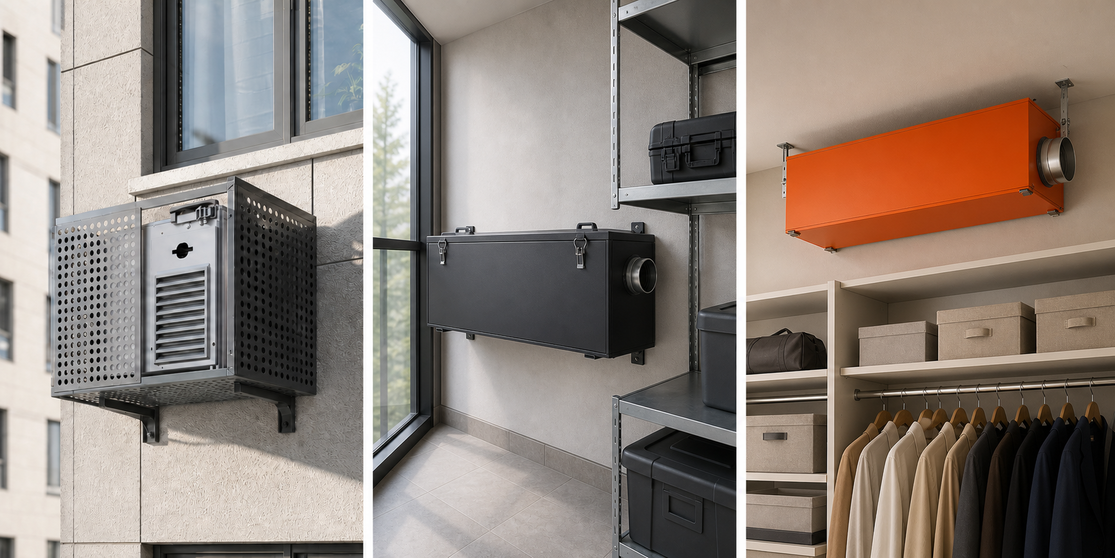

Фасад, балкон или техническая зона

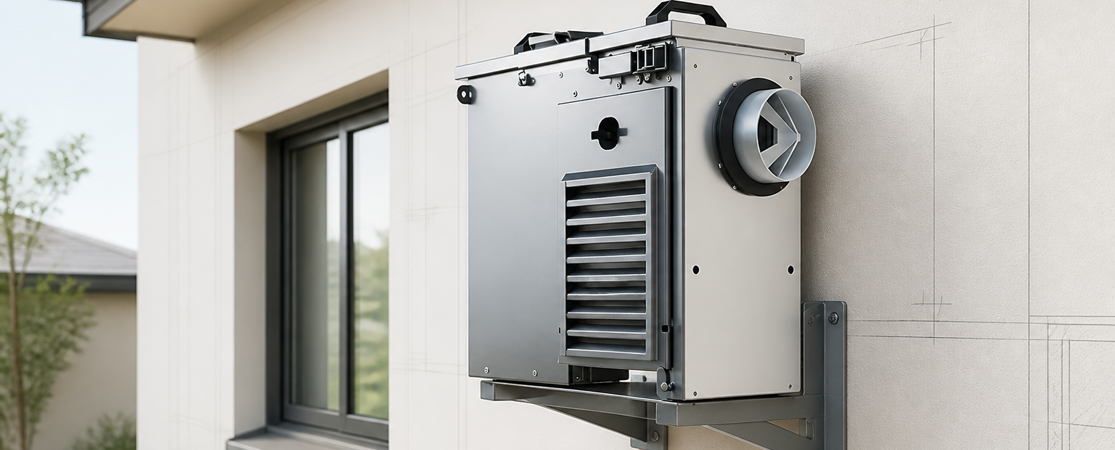

Фасад

Фасадное размещение сокращает число крупных элементов в интерьере, но требует проверки основания, способа крепления и правил здания. Наружная стена может относиться к общему имуществу, а внешний вид фасада — регулироваться проектом дома или местными требованиями. До бурения согласуют место, габариты корпуса, козырёк и доступ для дальнейшего сервиса. Обещать монтаж без согласования нельзя.

Кронштейны рассчитывают по массе установки, материалу стены и ветровой нагрузке. Крепёж для полнотелого бетона не переносят автоматически на пустотелый блок, утеплённый фасад или многослойную стену. Узел должен передавать нагрузку на прочное основание, а не только на декоративный слой.

Балкон или лоджия

Балкон удобен для доступа, но сам по себе не превращает внутреннюю установку в наружную. На холодной лоджии температура и влажность близки к уличным; модель с требованием «тёплое помещение» туда не подходит. На застеклённом балконе также проверяют, откуда установка забирает воздух, куда открывается сервисная крышка и не перекрывают ли мебель и остекление рабочие отверстия.

Техническая зона

В частном доме корпус можно разместить в котельной, кладовой, утеплённом чердаке или другой технической зоне, если её параметры соответствуют паспорту. Это упрощает обслуживание и сохраняет фасад, но увеличивает длину воздуховодов. Свободное место оценивают не только по габаритам корпуса: нужны участки для подключения, открывания крышки и извлечения фильтра.

Что предусмотреть в стене и трассе

Диаметр и число отверстий определяет схема выбранной установки и проект воздухораспределения. Универсального отверстия для всех Satellite, Orange и Colibri нет. До бурения проверяют расположение арматуры, скрытой проводки, стояков, наружного утеплителя и отделки. Проход через стену выполняют с герметизацией и теплоизоляцией, чтобы исключить продувание и охлаждение откосов.

Воздуховод в холодной зоне теплоизолируют непрерывно, включая стыки и проходы через конструкции. Разрывы изоляции становятся мостиками холода: на наружной поверхности может появляться конденсат, а отделка рядом со стеной — увлажняться. Швы герметизируют совместимыми материалами; монтажная пена сама по себе не заменяет законченный узел паро-, тепло- и гидроизоляции.

Трассу проектируют короткой и с плавными поворотами. Каждый отвод, решётка и фильтр добавляют сопротивление, поэтому паспортная максимальная производительность ещё не гарантирует нужный расход в помещении. После монтажа сеть балансируют и измеряют фактическую подачу воздуха.

Осадки и сервисный доступ

Satellite 2 имеет наружное исполнение. Для Colibri 650 при фасадном размещении нужен козырёк. Он защищает корпус от прямых осадков, но не должен перекрывать забор воздуха или мешать открытию крышки. Форма и вынос козырька зависят от положения установки и архитектуры фасада.

Фильтр меняют регулярно, поэтому доступ к нему нельзя оставлять «на потом». Если для обслуживания каждый раз требуется промышленный альпинист или демонтаж остекления, эксплуатационные расходы окажутся выше ожидаемых. Установку располагают так, чтобы специалист мог безопасно открыть крышку, вынуть фильтр и осмотреть крепления. Размещение над недоступным козырьком или непосредственно над проходом требует отдельной оценки риска.

Электропитание и дренаж

Силовую линию, автоматическую защиту и заземление выбирают по паспорту конкретного исполнения. Кабель прокладывают защищённо, а ввод в корпус сохраняет требуемую степень защиты. Пошаговое подключение здесь не приводим: эти работы выполняет квалифицированный специалист по схеме установки и требованиям объекта.

Дренаж нужен только тогда, когда он предусмотрен конструкцией оборудования или составом системы. У обычной приточной установки без охладителя и рекуператора нельзя автоматически проектировать отвод конденсата по правилам кондиционера. Если в сети есть канальный охладитель, увлажнитель или другой узел с дренажом, его трассу рассчитывают отдельно: с доступом для очистки и защитой от замерзания.

Как наружный монтаж влияет на шум

Вынос вентилятора за стену уменьшает прямой шум корпуса в комнате, но не устраняет звук воздуха в решётке и воздуховоде. Внутри помещения остаются аэродинамический шум, вибрация через крепления и шум на высокой скорости. Снаружи учитывают окна своей и соседних квартир, отражение звука от стен и режим работы ночью.

Кронштейны и проход через стену не должны образовывать жёсткий звуковой мост. Виброразвязку подбирают под массу и частоту вращения оборудования; случайные мягкие прокладки могут просесть и ослабить крепёж. Окончательный результат оценивают после запуска на нескольких скоростях.

Пусконаладка и приёмка

После монтажа недостаточно убедиться, что вентилятор включается. Специалист задаёт режимы автоматики, проверяет клапан и нагрев, измеряет расход в точках подачи и при необходимости балансирует сеть. Показания сравнивают с проектными значениями, а не только с максимальной цифрой в карточке установки.

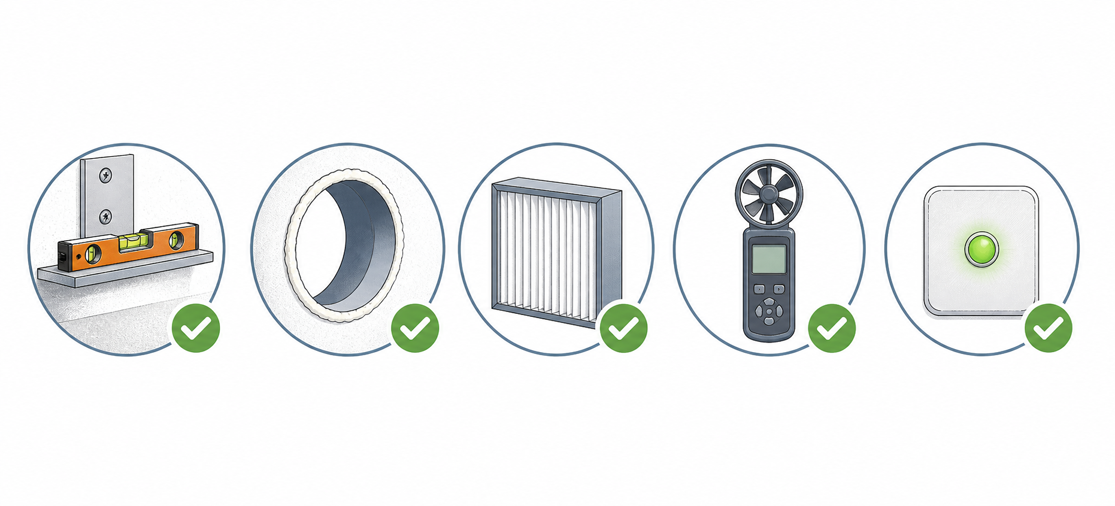

При приёмке проверьте:

• крепления затянуты, корпус расположен без перекоса и не касается отделки;
• козырёк и отливы не мешают воздуху и сервисной крышке;
• проход через стену герметичен, теплоизоляция непрерывна;
• фильтр можно вынуть без демонтажа корпуса или соседних конструкций;
• кабель защищён, вводы закрыты, электроиспытания выполнены специалистом;
• на всех рабочих скоростях нет дребезга и заметной передачи вибрации;
• фактический расход измерен, результаты и настройки переданы владельцу.

Когда лучше оставить установку внутри

Внутренний монтаж выбирают, если фасад нельзя согласовать, наружное обслуживание небезопасно или модель рассчитана только на тёплое помещение. Так размещают Orange 350. Внутренняя техническая зона также предпочтительна, когда фильтры нужно менять часто, фасад находится высоко или трассу снаружи невозможно защитить от осадков и механических повреждений.

Выбор места — часть проекта вентиляции, а не отдельное решение монтажника на объекте. Сначала определяют расход и модель, затем проверяют разрешённое размещение, конструкцию стены, сервисный маршрут и только после этого назначают отверстия и крепления. Такой порядок сохраняет характеристики установки и делает дальнейшее обслуживание предсказуемым.
