Как работает приточная вентиляция зимой и сколько энергии уходит на нагрев

Зимой приточная установка должна не только подать и очистить наружный воздух, но и нагреть его до заданной температуры. Поэтому при выборе оборудования важно сравнивать не одну цифру в строке «мощность нагревателя». Нужны как минимум три параметра: расход воздуха, расчётная наружная температура и температура притока. По ним можно оценить требуемую тепловую мощность, а затем проверить, подходит ли конкретная модификация установки и электросеть объекта.

Что происходит с холодным воздухом в приточной установке

Воздух с улицы проходит через клапан и фильтры, затем вентилятор направляет его через нагреватель в воздуховоды. Автоматика сравнивает температуру после нагрева с уставкой и регулирует работу оборудования. У электрических установок нагреватель получает мощность от сети; у водяных тепло передаёт теплоноситель из системы отопления.

У приточной установки без рекуператора нет второго, вытяжного потока, от которого можно было бы отбирать тепло. Поэтому нагрев наружного воздуха обеспечивает калорифер. Это относится к рассматриваемым моделям VentMachine Orange, Colibri и Satellite: сравнивать их энергопотребление с рекуператором некорректно, если в проекте нет соответствующей приточно-вытяжной установки.

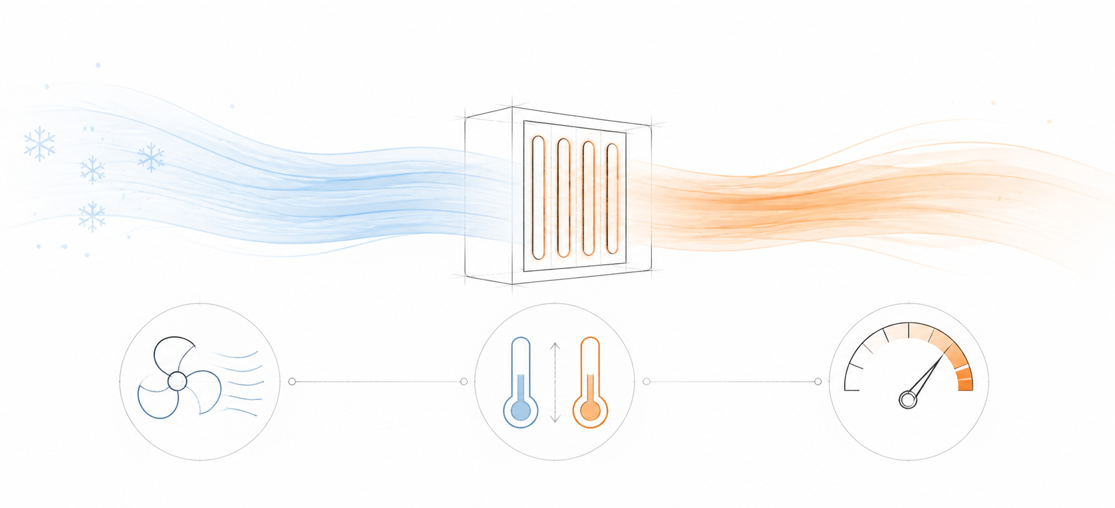

Как оценить мощность нагрева

Для предварительной оценки используют тепловой баланс воздуха:

P = 0,000335 × L × Δt, где:

• P — тепловая мощность, кВт;
• L — расход воздуха, м³/ч;
• Δt — разница между требуемой температурой притока и температурой наружного воздуха, °C;
• коэффициент 0,000335 учитывает ориентировочные плотность и теплоёмкость воздуха и перевод часов в секунды.

Это инженерная оценка, а не точный прогноз потребления. Плотность воздуха меняется с температурой, часть тепла теряется в корпусе и воздуховодах, фактический расход зависит от сопротивления фильтров и сети. Для подбора автоматики, кабеля и защиты используют паспортные данные конкретной модификации и проектный расчёт.

Пример для расхода 200 м³/ч

Допустим, установка подаёт 200 м³/ч, на улице −15 °C, а уставка температуры приточного воздуха равна +18 °C. Разница температур составляет 33 °C:

P = 0,000335 × 200 × 33 ≈ 2,21 кВт.

При тех же 200 м³/ч, но наружной температуре −26 °C, разница возрастает до 44 °C, а расчётная потребность — примерно до 2,95 кВт. Если увеличить расход до 300 м³/ч при −15 °C и той же уставке +18 °C, потребуется уже около 3,32 кВт. Мощность почти линейно меняется и с расходом, и с разницей температур.

Расчёт показывает, почему 2, 3 или 4,2 кВт нельзя оценивать отдельно от производительности. Нагревателя, достаточного на среднем режиме, может не хватить для максимального расхода в расчётный мороз. Дальнейшая работа зависит от автоматики конкретной модификации: один контроллер ограничит расход, другой включит следующую ступень нагрева. Нужный алгоритм проверяют в паспорте выбранного блока управления.

Установленная мощность и расход электроэнергии — не одно и то же

Мощность нагревателя в паспорте — предел оборудования. Электроэнергия — накопленный расход за время работы, её измеряют в кВт·ч. Нагреватель на 3 кВт, непрерывно работающий на полной мощности один час, теоретически израсходует 3 кВт·ч. Но в реальной системе нагрузка меняется: автоматика поддерживает уставку, наружная температура колеблется, пользователь переключает скорость и расписание.

Поэтому умножать паспортную мощность на все часы месяца и называть результат ожидаемым счётом неправильно. Такой расчёт даёт лишь верхнюю границу для режима, в котором нагрев постоянно включён полностью. Для более полезной оценки составляют несколько сценариев: морозный час, средний зимний день и пониженный режим на время отсутствия людей.

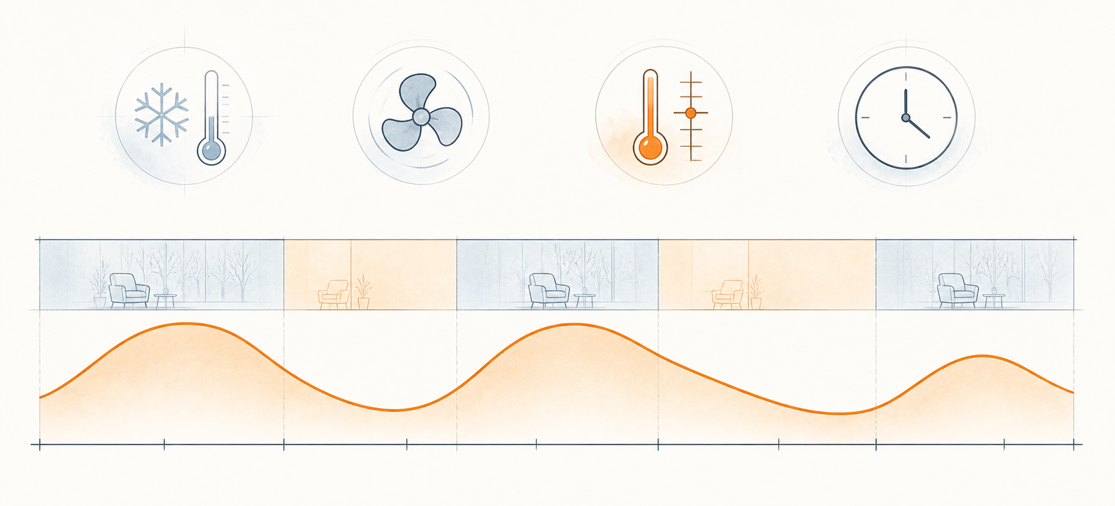

На фактическую нагрузку сильнее всего влияют:

• температура наружного воздуха;
• расход воздуха на выбранной скорости;
• уставка температуры притока;
• продолжительность работы каждого режима;
• состояние фильтров и сопротивление воздуховодов;
• теплопотери участков сети, проходящих через холодные зоны.

Снижать расход следует осмысленно. В пустом помещении расписание или пониженная скорость уменьшают объём воздуха, который нужно нагреть. Когда люди находятся дома, воздухообмен должен оставаться достаточным для выбранного помещения и числа пользователей. Экономия за счёт постоянного отключения вентиляции ухудшает её основную функцию.

Электрический PTC-нагреватель или водяной калорифер

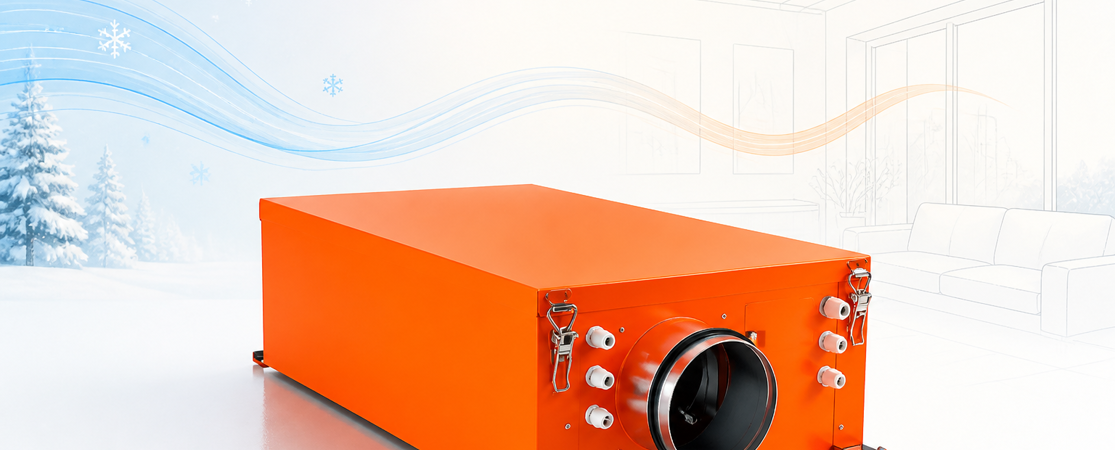

В компактных квартирных установках VentMachine применяются электрические PTC- и керамические нагреватели. Такой нагреватель уже встроен в Orange 350, Orange 600 и электрические модели Colibri, поэтому подключение к отопительному контуру не требуется. До монтажа проверяют доступную электрическую мощность, напряжение конкретного исполнения, отдельную линию и параметры защиты.

Водяной нагреватель имеет смысл там, где на объекте есть подходящий источник теплоносителя и место для узла обвязки. Colibri 1000 EC Water работает с водой или раствором этиленгликоля; расчётная температура теплоносителя — 60–80 °C, подключение — G3/4″. Установку размещают в помещении с положительной температурой. Вал циркуляционного насоса должен находиться горизонтально, воздухоотводчики — вертикально в верхней части коллекторов, а со стороны сервисной крышки оставляют свободный доступ. Это отдельное инженерное решение: для него рассчитывают гидравлический контур и защиту от замерзания.

Что делает автоматика зимой

Состав функций зависит от выбранной автоматики и модификации. В общем случае контроллер управляет вентилятором и нагревом по датчикам, поддерживая установленную температуру приточного воздуха. В документации конкретной установки нужно проверить диапазон уставки, число скоростей, возможность расписания, подключение внешних датчиков и реакцию на аварийные условия.

В Colibri 650 воздушный клапан с возвратной пружиной закрывается при обесточивании и уменьшает выхолаживание помещения. У других моделей состав и исполнение клапана могут отличаться. То же относится к регулированию нагрева: один контроллер включает ступени, другой меняет мощность по своему алгоритму. Поэтому автоматику сверяют для конкретного артикула.

Конденсат и обмерзание: что учитывать

В этих приточных установках нет теплообменника-рекуператора, поэтому характерное для него обмерзание от влажного вытяжного воздуха здесь не является рабочим сценарием. Но ошибки монтажа всё равно могут привести к зимним проблемам. Холодный участок воздуховода способен охлаждать окружающие конструкции; при нарушении теплоизоляции и герметичности на наружной поверхности может появляться конденсат. Уличное исполнение размещают в разрешённом монтажном положении и защищают от осадков, если для выбранной модели предусмотрен козырёк.

Не следует добавлять самодельные алгоритмы защиты или менять расположение датчиков. В паспорте Colibri 1000 Water, например, канальный датчик температуры устанавливается на расстоянии 0,5–1 м от выходного фланца. Для другой модели расстояние и схема могут отличаться.

Обслуживание в холодный сезон

Загрязнённый фильтр увеличивает сопротивление и уменьшает фактический расход воздуха. В результате система уже не работает в той точке, для которой делался расчёт. Периодичность проверки зависит от загрязнённости наружного воздуха и типа фильтра; ориентироваться нужно на инструкцию и индикацию конкретной автоматики.

1. Перед морозным сезоном проверьте состояние и правильную установку фильтров.
2. Убедитесь, что наружный воздухозабор не перекрыт мусором, снегом или наледью.
3. Осмотрите доступные участки теплоизоляции и герметичные соединения.
4. Проверьте показания датчиков и отсутствие ошибок на штатном пульте.
5. Перед обслуживанием полностью обесточьте установку; работы внутри корпуса поручите квалифицированному специалисту.

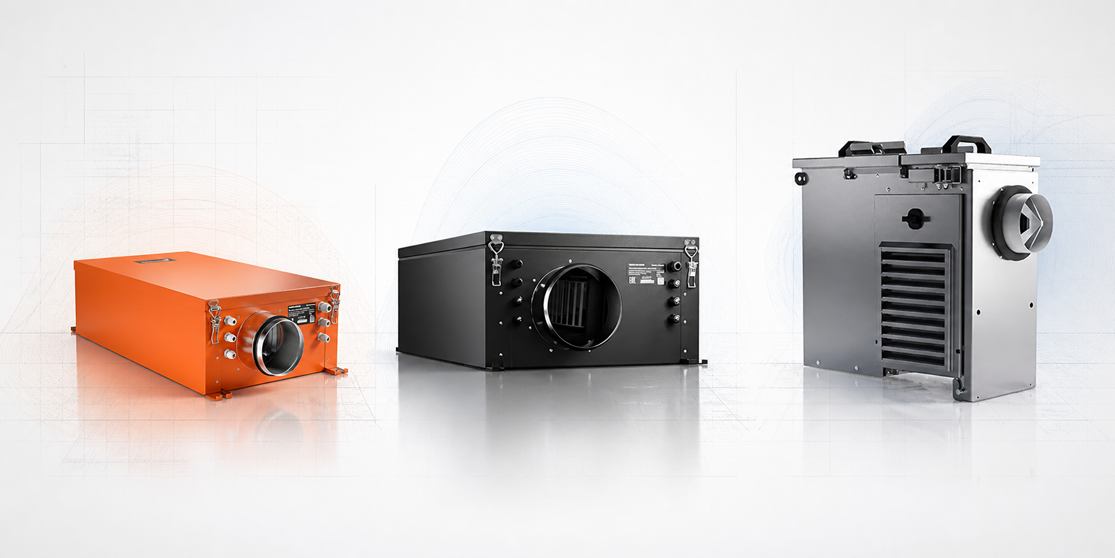

Как сравнить Orange, Colibri и Satellite

Начинать подбор лучше с требуемого воздухообмена и условий монтажа, а не с максимальной мощности нагревателя. В каталоге приточных установок представлены разные исполнения, поэтому характеристики нужно сверять в карточке выбранной модификации.

• Orange 350 работает в диапазоне 75–380 м³/ч. В корпусе установлен керамический нагреватель 3 кВт, диаметр присоединения — 125 мм. Модель размещают внутри тёплого помещения. Расчёт выполняют на рабочем расходе, а не по верхней границе диапазона.
• Colibri 650 в зависимости от исполнения подаёт 110–570 или 120–620 м³/ч; мощность нагревателя — 4,2 кВт. Возможен внутренний монтаж или наружный под козырьком. Напряжение питания, автоматику и комплект фильтров выбирают вместе с конкретной модификацией.
• Satellite 2: наружная установка с диапазоном 45–250 м³/ч, нагревателем 2 кВт и присоединением 125 мм. Её нельзя оценивать по правилам Orange или Colibri: отличаются компоновка, место установки и рабочий диапазон.

Финальная проверка выглядит так: определить нужный расход, посчитать мощность для зимней температуры региона, выбрать уставку притока, проверить запас нагревателя на рабочей скорости, затем сопоставить питание, автоматику, фильтрацию, место монтажа и доступ для сервиса. Такой порядок даёт понятную оценку нагрузки и помогает избежать двух ошибок — покупки слишком слабой установки и завышенного прогноза расходов по одной паспортной цифре.
